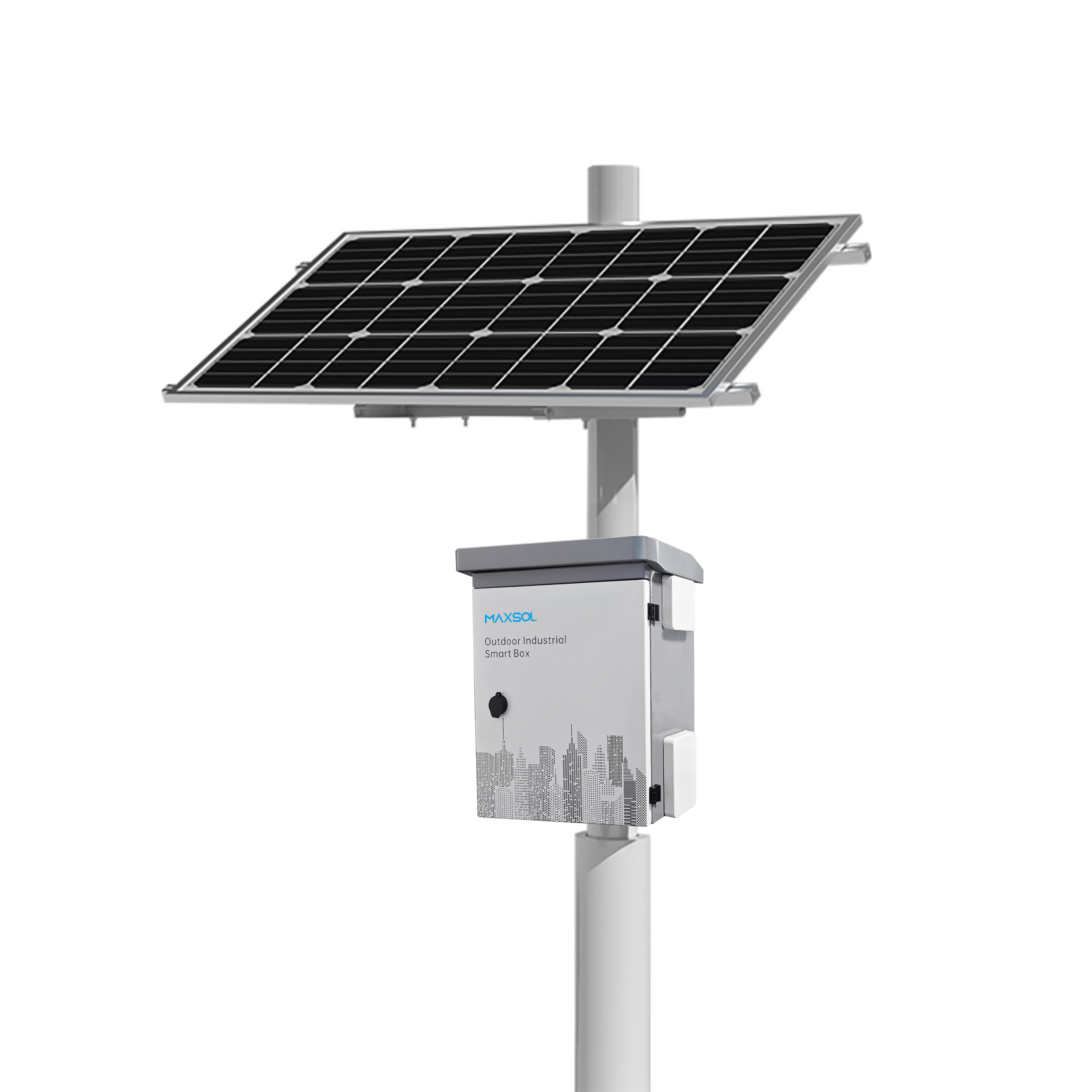

Сонячна система живлення CCTV 200W з акумулятором LiFePO4 100Ah

Сонячна система живлення CCTV

МодельCS200100

CS200100 | Сонячна система живлення 200W100Ah 1280Wh

Сонячна система живлення CS200100 потужністю 200W оснащена акумулятором LiFePO4 100Ah (1280Wh) та інтегрованим вуличним корпусом IP65. Вона забезпечує надійне стабільне автономне живлення для вуличного відеоспостереження та дистанційного моніторингу.

У стійкому до негоди розподільному боксі розміщено сонячний контролер заряджання MPPT і акумуляторну систему LiFePO4 для безпечної роботи та ефективного заряджання від сонця.

Особливості

Рішення сонячного живлення CCTV 200W/100Ah 1280Wh
Сонячна панель: монокристалічна кремнієва панель 200W
Акумулятор: LiFePO4 100Ah 12.8V, 1280Wh
Сонячний контролер заряджання MPPT 20A
Вихід DC: 4 × DC11–14V 15A (макс.); 4 × DC12V 5A (макс.)
Вулична шафа IP65, 500.0 X 450.0 X 271.0mm

CS200100

Технічні характеристики

CS200100 (100Ah12.8V 1280Wh)

Модель

Модель: CS200100 (100Ah12.8V 1280Wh)

Сонячна система

Акумулятори: Акумулятори LiFePO4 класу A 100Ah12.8V 1280Wh
Сонячний контролер: Контролер MPPT 12V 20A
Сонячна панель: 1pcs* монокристалічна сонячна панель 200W
Вихід DC: 4pcs* DC11~14V 15A (макс.); 4pcs* DC12V5A (макс.)

Характеристики сонячної панелі

Пікова потужність за стандартних умов випробування STC: 200W (одна панель)
Матеріал: Високоефективна монокристалічна кремнієва комірка, рама з високоміцного алюмінієвого сплаву
Матеріали панелі: Надпрозоре загартоване скло
Строк служби: 25 років
Максимальна потужність (Pm): 200W
ККД фотоелектричного перетворення (%): ≥20.4%
Напруга за Pmax (Vmp): 18V
Струм за Pmax(Imp): 10.96A
Напруга холостого ходу — VOC (V): 22.0V
Струм короткого замикання — ISC (A): 11.62A
Розміри модуля (Д×Ш×В): 1480*670*30mm
Маса модуля (KG): 11 Kg
Матеріал і розміри рами (mm): Анодований алюмінієвий сплав 1.2mm
Структура модуля: Загартоване скло/EVA/елемент/задній шар EVA

Характеристики сонячного контролера

Максимальний струм заряджання: 20A
Напруга системи: Автоматичне визначення 12V/24V
Відключення за низької напруги (LVD): 10.8~11.8V/21.6~23.6V, SOC1~5 (типово: 11.2/22.4V)
Повторне підключення після відновлення напруги (LVR): 11.4~12.8V/22.8~25.6V (типово: 12.0/24.0V)
Захист від перезаряджання: 15.8/31.3V
Максимальна напруга на клемі PV: 55V@-20℃;50V@25℃
Максимальна вхідна потужність PV: 260/520W
Поріг перемикання день/ніч: 3.0~20.0V (типово: 8.0/16.0V)
Затримка перемикання день/ніч: 0~30min (типово: 0min)
Діапазон відстеження MPPT: (Напруга акумулятора + 2.0V) ~Voc*0.9 *2
Вихідний струм: 20A
Максимальна ефективність відстеження: >99.9%
Максимальний ККД перетворення під час заряджання: 98.0%
Розміри (mm): 182*187.5*58
Маса: 1kg
Власне споживання: ≤8mA(12V)

Характеристики акумулятора

Ємність акумулятора: Акумулятор LiFePO4 12.8V/100AH (1280WH)
Номінальна ємність: 100Ah
Номінальна напруга: 12.8V
Максимальна напруга заряджання: 14.6 ± 0.2V
Напруга відключення під час розряджання: 10 ± 0.2V
Стандартний струм заряджання: 10A
Стандартний струм розряджання: 10A
Максимальний безперервний струм заряджання: 20A
Максимальний безперервний струм розряджання: 20A
Максимальний піковий струм розряджання: 60A
Циклічний ресурс: Понад 2000 циклів
Маса: ≤ 9.125kg
Робоча температура: Заряджання: 0℃ ~ 55℃; розряджання: -10℃ ~ 60℃

Плата захисту акумулятора

Вихідна напруга

8.4V–14.6V

Робочий струм

≤20A

Робоча температура

Робочий діапазон: -20℃–65℃;

Температура відновлення після перегрівання: 48℃

Власне споживання в робочому стані

≤50 µA

Напруга захисту від перезаряджання

3.65V±0.05V

Напруга відновлення після перезаряджання

3.55V±0.10V

Затримка захисту від перенапруги

0.5–1.5s

Струм захисту від перезаряджання

25–35A

Затримка захисту від надструму

0.5–1.5s

Напруга захисту від глибокого розряджання

2.1V±0.100V

Напруга відновлення після глибокого розряджання

2.4V±0.100V

Затримка захисту від глибокого розряджання

0.5–1.5s

Струм захисту від глибокого розряджання

45–60A

Затримка захисту від короткого замикання

100~600µs

Струм короткого замикання

200A±50A

Умова відновлення після короткого замикання

Від’єднайте навантаження

Характеристики вуличної шафи (IE543)

Розміри (довжина x ширина x висота): 500.0 X 450.0 X 271.0mm
Маса (kg): 11.5
Матеріал: Сталевий лист із гарячим цинкуванням
Товщина: 1.2mm
Ступінь захисту IP: IP65
Колір: Білий+сірий
Обробка поверхні: Електростатичне напилення
Дверцята: 1
ВЕНТИЛЯТОР: (Опція)
Водонепроникний роз’єм: 4 шт.
Монтажна панель для IP-камери/AP/CPE: 4 шт.
Ключ: 1 шт.
Роз’єм заземлення: 1 шт.

Комплект в одному пакованні

Розміри та маса

Маса акумуляторної шафи (IE543): 25.00KG

Розміри сонячної панелі: 1520*710*65MM; 11.00KG

Кронштейн сонячної панелі (SPB300): 600*500*300MM; 13.00KG

Маса (з кріпленнями й аксесуарами)

49KG

Комплектація

1* сонячна панель

1* шафа із вбудованим акумулятором і роз’ємами виходу DC

1* кронштейн для сонячної панелі

3 * комплекти кріплення на опору

1* комплект гвинтів

1* коротка інструкція зі встановлення QIG

Сертифікати

CE, MSDS, UN38.3, DGM, сертифікат морського перевезення

CS200100

Розміри

Переклади підписів до рисунка

Оригінальну ілюстрацію збережено; переклад її англомовних написів наведено в легенді нижче.

12.8V100Ah LifePO4 Battery: Підпис рисунка: акумулятор LifePO4 12.8V100Ah
MPPT Charge Controller: Підпис рисунка: контролер заряджання MPPT
Lightning arrester: Підпис рисунка: розрядник захисту від блискавки
PV Switch: Підпис рисунка: вимикач сонячних панелей PV
Batteries Switch: Підпис рисунка: вимикач акумуляторів
1x 200W Solar Panel: Підпис рисунка: 1x сонячна панель 200W
DC12V Output: Підпис рисунка: вихід DC12V
Voltage stabilizing module: Підпис рисунка: модуль стабілізації напруги

CS200100

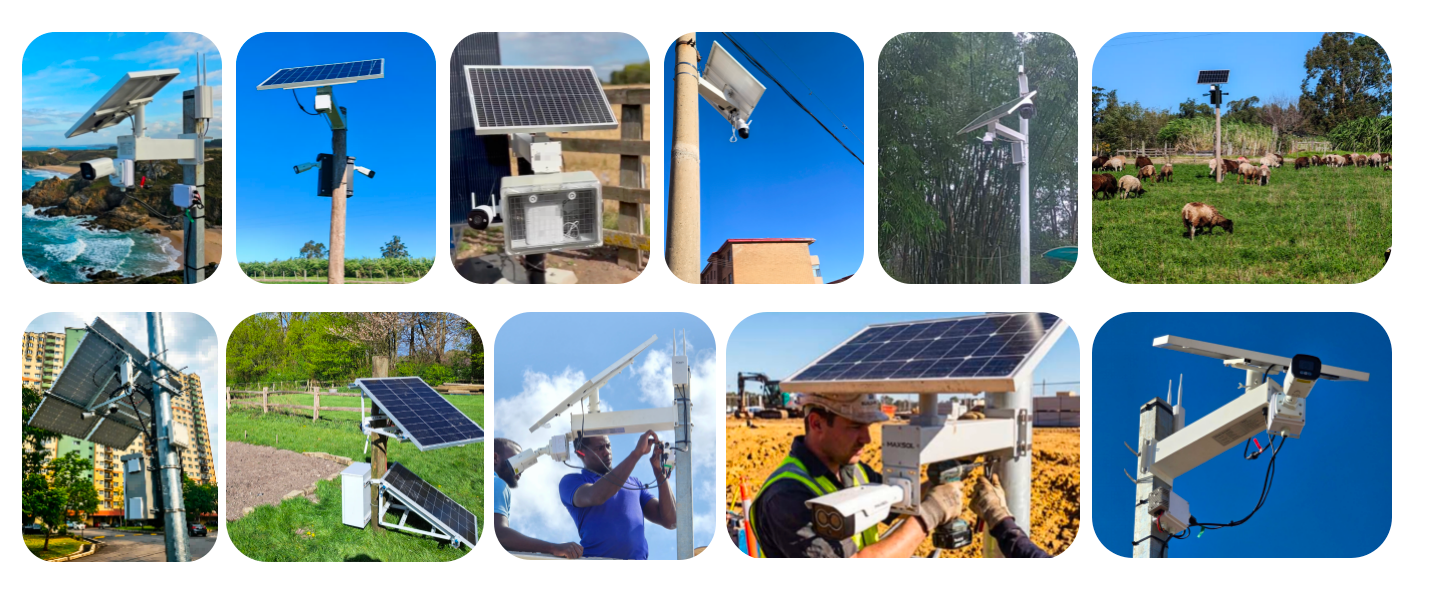

Основні сфери застосування

Сонячна система живлення широко використовується в різноманітних зовнішніх системах відеоспостереження та зв’язку, зокрема:

Системи відеоспостереження CCTV
Сонячні системи безпеки й моніторингу
Бездротові маршрутизатори 4G/5G і пристрої зв’язку
Віддалені автономні станції моніторингу
Проєкти спостереження за дорогами й рухом
Системи безпеки будмайданчиків
Моніторинг на фермах, плантаціях та інших сільськогосподарських об’єктах
Системи безпеки промислових об’єктів та охорони периметра
Проєкти розумного міста й інфраструктури
