Сонячна система живлення промислового відеоспостереження CCTV 400W

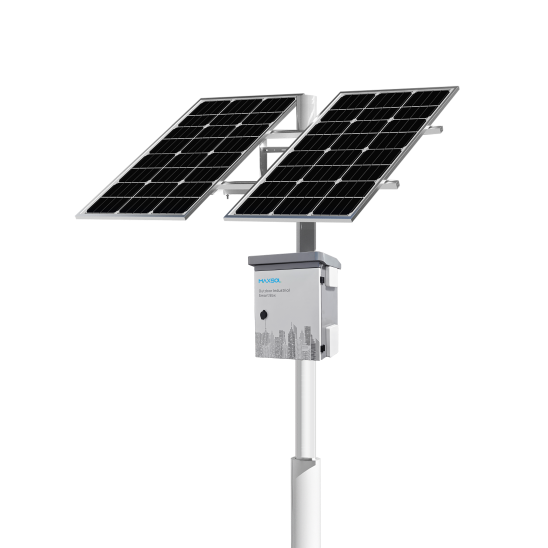

Сонячна система живлення CCTV

МодельCS400150

CS400150 | Сонячна система живлення 400W150Ah 1920Wh

Сонячна система живлення CS400150 потужністю 400W оснащена акумулятором LiFePO4 150Ah (1920Wh) та інтегрованим вуличним корпусом IP65. Вона забезпечує надійне стабільне автономне живлення для вуличного відеоспостереження та дистанційного моніторингу.

У стійкому до негоди розподільному боксі розміщено сонячний контролер заряджання MPPT і акумуляторну систему LiFePO4 для безпечної роботи та ефективного заряджання від сонця.

Особливості

Рішення сонячного живлення CCTV 400W/150Ah 1920Wh
Сонячна панель: монокристалічна кремнієва панель 400W
Акумулятор: LiFePO4 150Ah 12.8V, 1920Wh
Сонячний контролер заряджання MPPT 30A
Вихід DC: 4 × DC11–14V 15A (макс.); 4 × DC12V 5A (макс.)
Вулична шафа IP65, 500.0 X 450.0 X 271.0mm

CS400150

Технічні характеристики

CS400150 (150Ah12.8V 1920Wh)

Модель

Модель: CS400150 (150Ah12.8V 1920Wh)

Сонячна система

Акумулятори: Акумулятори LiFePO4 класу A 150Ah12.8V 1920Wh
Сонячний контролер: Контролер MPPT 12V 30A
Сонячна панель: 2pcs* монокристалічні сонячні панелі 200W
Вихід DC: 4pcs* DC11~14V 15A (макс.); 4pcs* DC12V5A (макс.)

Характеристики сонячної панелі

Пікова потужність за стандартних умов випробування STC: 200W *2PCS
Матеріал: Високоефективна монокристалічна кремнієва комірка, рама з високоміцного алюмінієвого сплаву
Матеріали панелі: Надпрозоре загартоване скло
Строк служби: 25 років
Максимальна потужність (Pm): 200W
ККД фотоелектричного перетворення (%): ≥20.4%
Напруга за Pmax (Vmp): 18V
Струм за Pmax(Imp): 10.96A
Напруга холостого ходу сонячної панелі (V): 22.0V
Струм короткого замикання — ISC (A): 11.62A
Розміри модуля (Д×Ш×В): 1480*670*30mm
Маса модуля (KG): 11 Kg*2PCS
Матеріал і розміри рами (mm): Анодований алюмінієвий сплав 1.2mm
Структура модуля: Загартоване скло/EVA/елемент/задній шар EVA

Характеристики сонячного контролера

Максимальний струм заряджання: 30A
Напруга системи: Автоматичне визначення 12V/24V
Відключення за низької напруги (LVD): 10.8~11.8V/21.6~23.6V, SOC1~5 (типово: 11.2/22.4V)
Повторне підключення після відновлення напруги (LVR): 11.4~12.8V/22.8~25.6V (типово: 12.0/24.0V)
Захист від перезаряджання: 15.8/31.3V
Максимальна напруга на клемі PV: 55V@-20℃;50V@25℃
Максимальна вхідна потужність PV: 390/780W
Поріг перемикання день/ніч: 3.0~20.0V (типово: 8.0/16.0V)
Затримка перемикання день/ніч: 0~30min (типово: 0min)
Діапазон відстеження MPPT: (Напруга акумулятора + 2.0V) ~Voc*0.9 *2
Вихідний струм: 30A
Максимальна ефективність відстеження: >99.9%
Максимальний ККД перетворення під час заряджання: 98.0%
Розміри (mm): 182*187.5*64
Маса: 1.3kg
Власне споживання: ≤8mA(12V)

Характеристики акумулятора

Ємність акумулятора: Акумулятор LiFePO4 12.8V/150AH (1920WH)
Номінальна ємність: 150Ah
Номінальна напруга: 12.8V
Максимальна напруга заряджання: 14.6 ± 0.2V
Напруга відключення під час розряджання: 10 ± 0.2V
Стандартний струм заряджання: 15A
Стандартний струм розряджання: 15A
Максимальний безперервний струм заряджання: 30A
Максимальний безперервний струм розряджання: 30A
Максимальний піковий струм розряджання: 90A
Циклічний ресурс: Понад 2000 циклів
Маса: ≤ 12kg
Робоча температура: Заряджання: 0℃ ~ 55℃; розряджання: -10℃ ~ 60℃

Плата захисту акумулятора

Вихідна напруга

8.4V–14.6V

Робочий струм

≤30A

Робоча температура

Робочий діапазон: -20℃–65℃;

Температура відновлення після перегрівання: 48℃

Власне споживання в робочому стані

≤50 µA

Напруга захисту від перезаряджання

3.65V±0.05V

Напруга відновлення після перезаряджання

3.55V±0.10V

Затримка захисту від перенапруги

0.5–1.5s

Струм захисту від перезаряджання

25–35A

Затримка захисту від надструму

0.5–1.5s

Напруга захисту від глибокого розряджання

2.1V±0.100V

Напруга відновлення після глибокого розряджання

2.4V±0.100V

Затримка захисту від глибокого розряджання

0.5–1.5s

Струм захисту від глибокого розряджання

75–90A

Затримка захисту від короткого замикання

100~600µs

Струм короткого замикання

300A±50A

Умова відновлення після короткого замикання

Від’єднайте навантаження

Характеристики вуличної шафи (IE543)

Розміри (довжина x ширина x висота): 500.0 X 450.0 X 271.0mm
Маса (kg): 11.5
Матеріал: Сталевий лист із гарячим цинкуванням
Товщина: 1.2mm
Ступінь захисту IP: IP65
Колір: Білий+сірий
Обробка поверхні: Електростатичне напилення
Дверцята: 1
ВЕНТИЛЯТОР: (Опція)
Водонепроникний роз’єм: 4 шт.
Монтажна панель для IP-камери/AP/CPE: 4 шт.
Ключ: 1 шт.
Роз’єм заземлення: 1 шт.

Комплект в одному пакованні

Розміри та маса

Маса акумуляторної шафи (IE543): 29.5KG

Розміри сонячної панелі 200W: 1520*710*65MM; 11.00KG

Кронштейн сонячної панелі (SPB300): 600*500*300MM; 13.00KG

Маса (з кріпленнями й аксесуарами)

78KG

Комплектація

2* сонячні панелі

1* шафа із вбудованим акумулятором і роз’ємами виходу DC

2* кронштейни для сонячних панелей

3 * комплекти кріплення на опору

1* комплект гвинтів

1* коротка інструкція зі встановлення QIG

Сертифікати

CE, MSDS, UN38.3, DGM, сертифікат морського перевезення

CS400150

Розміри

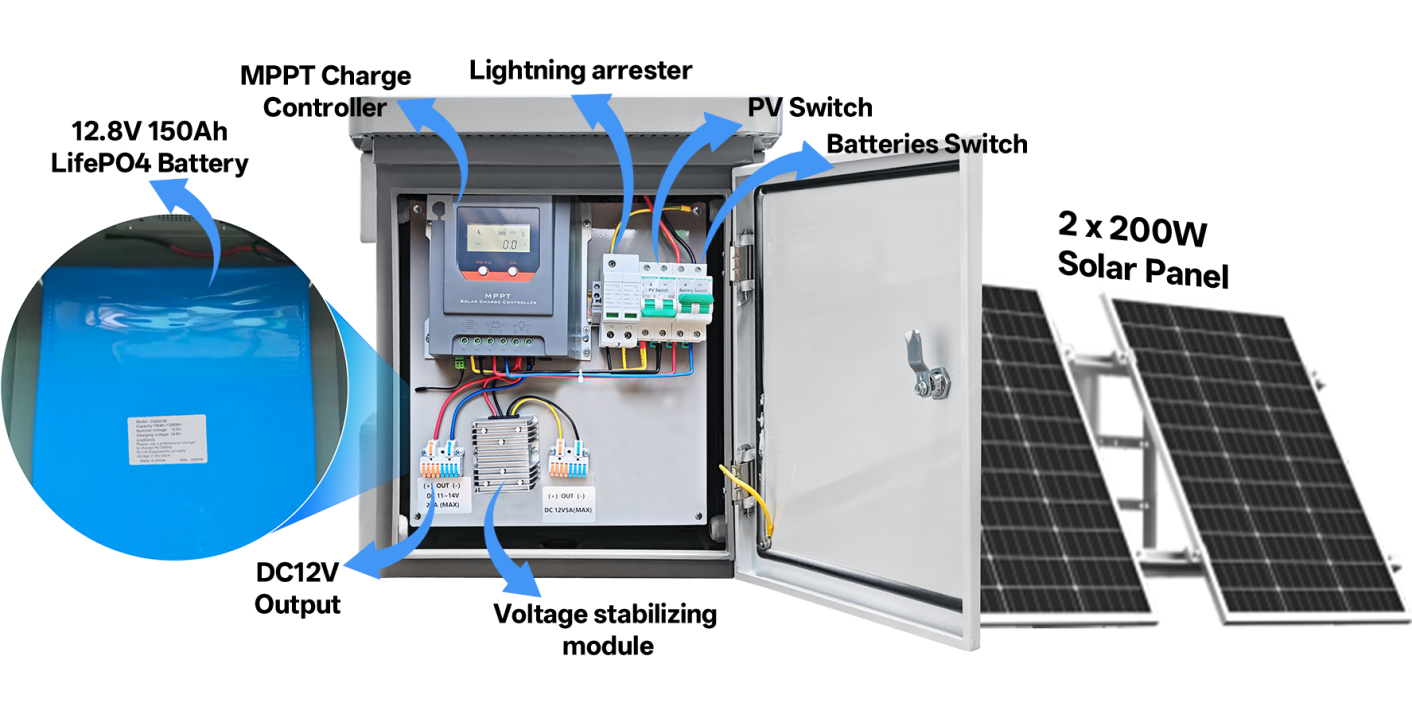

Переклади підписів до рисунка

Оригінальну ілюстрацію збережено; переклад її англомовних написів наведено в легенді нижче.

12.8V150Ah LifePO4 Battery: Підпис рисунка: акумулятор LifePO4 12.8V150Ah
MPPT Charge Controller: Підпис рисунка: контролер заряджання MPPT
Lightning arrester: Підпис рисунка: розрядник захисту від блискавки
PV Switch: Підпис рисунка: вимикач сонячних панелей PV
Batteries Switch: Підпис рисунка: вимикач акумуляторів
2 x 200W Solar Panel: Підпис рисунка: 2 x сонячні панелі 200W
DC12V Output: Підпис рисунка: вихід DC12V
Voltage stabilizing module: Підпис рисунка: модуль стабілізації напруги

CS400150

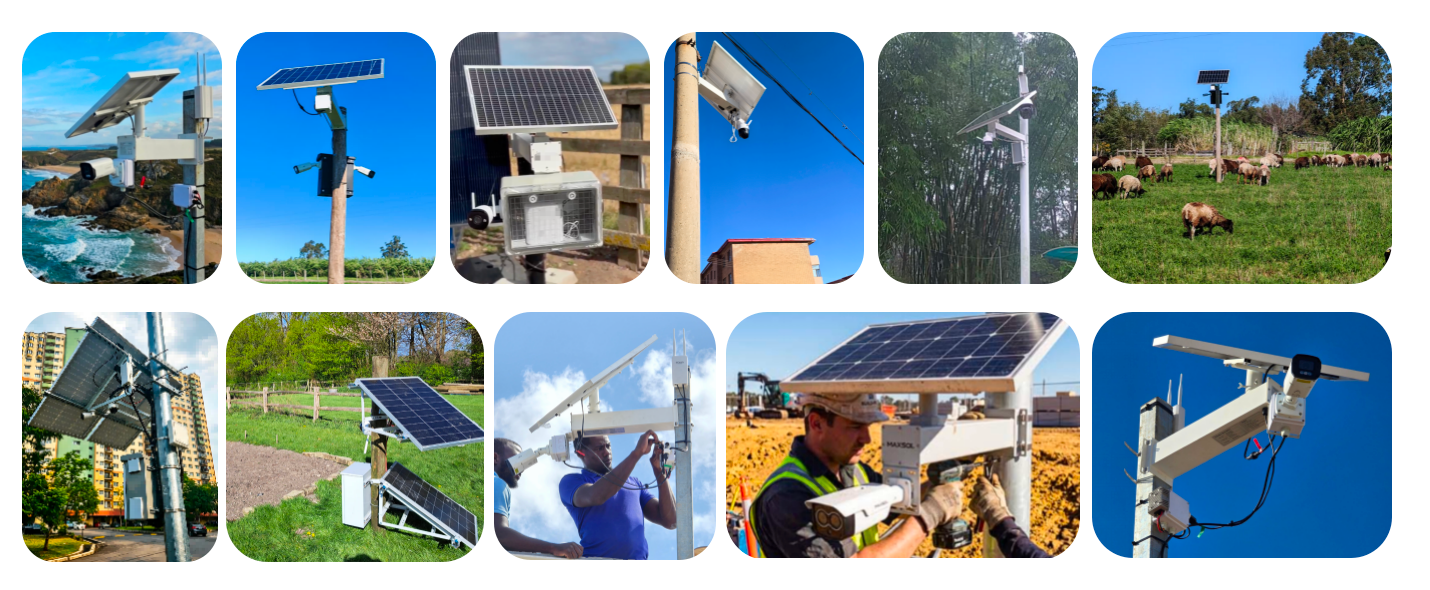

Основні сфери застосування

Сонячна система живлення широко використовується в різноманітних зовнішніх системах відеоспостереження та зв’язку, зокрема:

Системи відеоспостереження CCTV
Сонячні системи безпеки й моніторингу
Бездротові маршрутизатори 4G/5G і пристрої зв’язку
Віддалені автономні станції моніторингу
Проєкти спостереження за дорогами й рухом
Системи безпеки будмайданчиків
Моніторинг на фермах, плантаціях та інших сільськогосподарських об’єктах
Системи безпеки промислових об’єктів та охорони периметра
Проєкти розумного міста й інфраструктури
