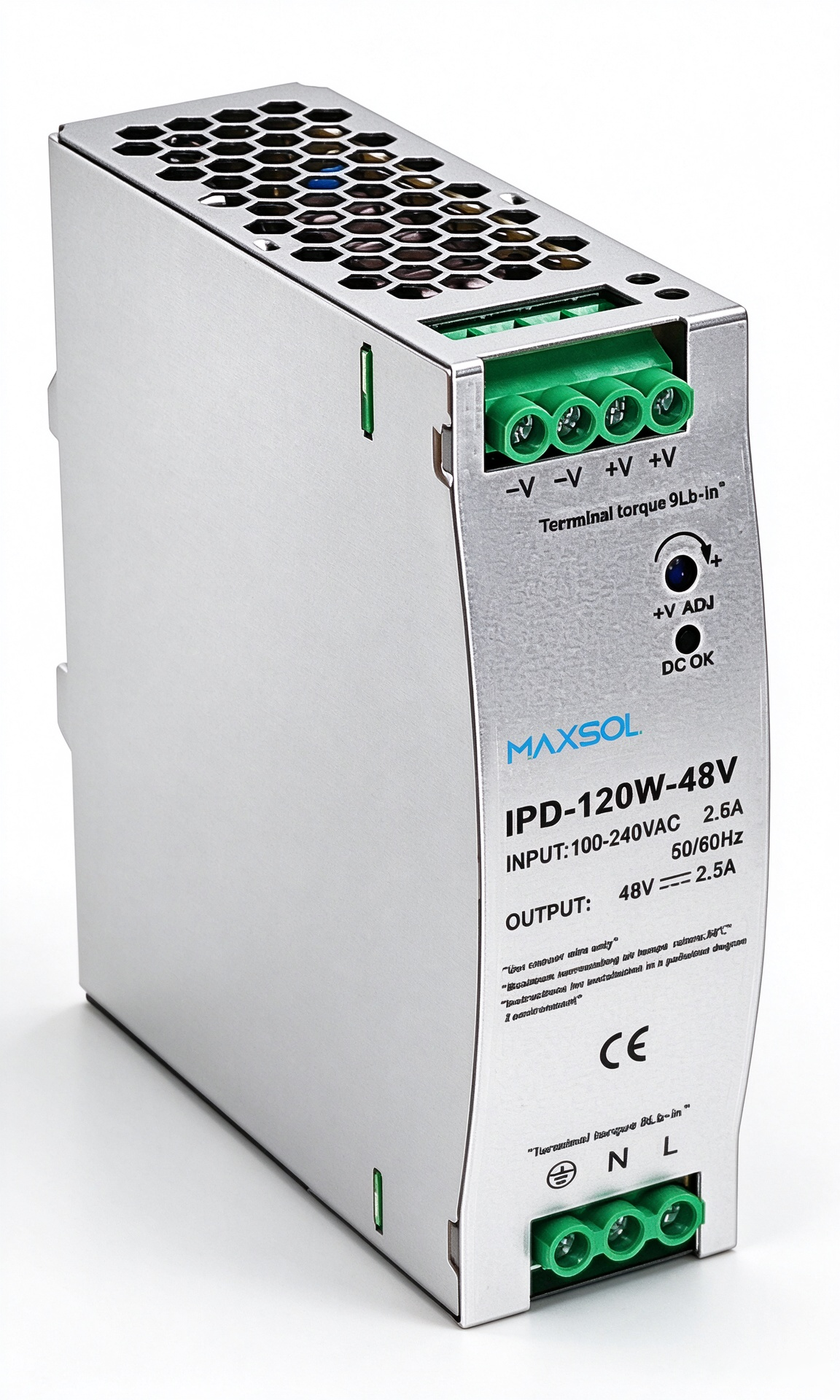

Промисловий блок живлення 48V DC 120W для DIN-рейки
МодельIPD-120W-48V
Високоефективний блок живлення 120W 48V DC для DIN-рейки та промислової автоматизації. Захист від перевантаження й компактна конструкція. Оптимально для системних інтеграторів.
Особливості
- Промисловий блок живлення для DIN-рейки (48V / 120W)
- Вихід: 48V DC, 2.5A (0–2.5A), 120W
- Пульсації та шум: 480mV
- Регулювання напруги: 47.2–48.8V
- Вхід: 100–240 VAC, 47–63 Hz
- Вхідний струм: 2.25A за 115V / 1.3A за 230V
- ККД: 86%
- Захист: OLP / OVP / SCP
- Розміри: 40 × 125.2 × 113.5 mm
- Монтаж: DIN-рейка
IPD-120W-48V
Технічні характеристики
Вихід
- Модель
- IPD-120W-48V
- Напруга DC
- 48V
- Номінальний струм
- 2.5A
- Діапазон струму
- 0-2.5A
- Номінальна потужність
- 120W
- ПУЛЬСАЦІЇ ТА ШУМ
- 480mV
- Діапазон регулювання напруги
- 47.2~48.8V
- ДОПУСК НАПРУГИ, примітка 3
- ±2.0％
- Стабілізація за вхідною напругою
- ±0.5%
- Стабілізація за навантаженням
- ±1%
- Час запуску
≤1000ms/230VAC (повне навантаження)
≤2000ms/115VAC (повне навантаження)
- Час утримання вихідної напруги (тип.)
- 30ms/230VAC (повне навантаження)
Вхід
- Діапазон напруги
- 100-240VAC
- Діапазон частот (Hz)
- 47~63Hz
- ККД (тип.)
- 86%
- Струм AC (тип.)
Макс. 1A, 220VAC
Макс. 2A, 110VAC
- Пусковий струм (тип.)
- Холодний запуск <50A/230VAC
- Струм витоку
- ＜0.75mA/240VAC
Захист
- Захист від короткого замикання
- Спосіб захисту: режим періодичного перезапуску Hiccup, автоматичне відновлення після усунення несправності
- Захист від перевантаження
110%~150% номінальної вихідної потужності
Спосіб захисту: режим періодичного перезапуску Hiccup, автоматичне відновлення після усунення несправності
Умови експлуатації
- Робоча температура (℃)
- -10℃ – +45℃
- Робоча температура (℃)
- 20% – 90%RH, без конденсації
- Температура та вологість зберігання
- 20℃ – +85℃, 10% – 95%RH, без конденсації
- Температурний коефіцієнт
- ±0.3‰（ 0 – 50℃ ）
- Вібростійкість
- 10-500Hz, 2g, 10 хвилин/цикл, по 60 хвилин для осей X, Y та Z
Стандарт безпеки
- Витримувана напруга (VAC)
- I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
- Посилання на стандарт безпеки
- Розроблено відповідно до стандартів EN/UL60950-1 та GB4943
- Опір ізоляції
- I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃
Паковання
- розміри виробу
- 40*125.2*113.5(mm) (Ш*В*Г)
- Маса
- 0.4kg
