Технічний опис
Комутатор PoE для IoT із сонячним живленням

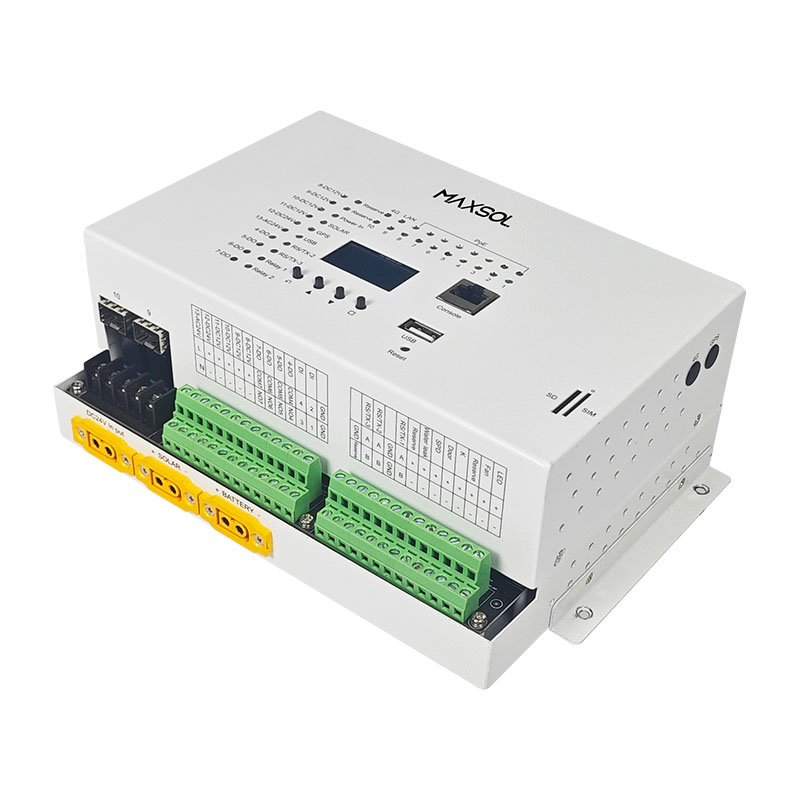

Керований промисловий комутатор IoT 8GE+2GF із сонячним живленням
МодельIOTM2802SFG-S
Використовуйте цей керований комутатор із сонячним живленням 8GE+2GF для віддалених промислових мереж IoT. PoE 90W, моніторинг акумулятора та висхідне з’єднання 4G. Оптимально для системних інтеграторів.
Особливості
- Керований промисловий комутатор PoE із сонячним живленням 8GE + 2GF та функціями IoT | BT 90W | Бюджет 120W | Моніторинг PV та акумулятора
- 1* порт RJ45 OOB для позасмугового керування, 1* консольний порт RJ45, 1* порт USB, 1* слот SIM
- Порти 1-8: IEEE802.3af/at; порти 1-2: IEEE802.3bt; порти 3-4: 24V PoE
- Дисплей OLED із діагоналлю 1.3 дюйма
- Вхід живлення: сонячний DC24V, мережа AC100-240V 50/60Hz / адаптер живлення DC24V
- Вихід живлення: 1* AC24V, 1* DC24V, 4* DC12V
- Індикація: робота від DC24V, індикатори тривоги, інтерфейсів, стану тощо.
- Підтримка прозорого передавання через послідовний порт, MQTT, TCP/IP, HTTP, HTTPS тощо.
- Робоча температура: -40℃–75℃
IOTM2802SFG-S
Технічні характеристики
Особливості
- Модель
- IOTM2802SFG-S
- Конструкція з високим рівнем інтеграції
- Поєднує сонячне живлення, IoT, зв’язок, PoE та інтелектуальні технології експлуатації й обслуговування O&M для простішого монтажу.
- Безпека й ефективність
- Використання сучасних технологій і якісних матеріалів забезпечує високий ККД перетворення сонячної енергії, безпеку та стабільність
- Екологічність та енергоефективність
- Працює без забруднення та зменшує залежність від традиційних джерел енергії.
- Інтелектуальна віддалена експлуатація й обслуговування O&M
Забезпечує завчасні сповіщення за пороговими значеннями, реагування в реальному часі й подальший аналіз, збільшуючи безвідмовність і знижуючи витрати на експлуатацію та обслуговування O&M.
- Інтелектуальне керування корпусом
Інтелектуальне терморегулювання (автоматичне ввімкнення/вимкнення вентилятора за температурним порогом).
Моніторинг електромережі (напруга, струм, сповіщення про підвищену/знижену напругу й надструм та дистанційне автоматичне повторне ввімкнення).
Стан пристрою захисту від імпульсних перенапруг через телеметрію.
Визначення температури, вологості та стану дверцят у реальному часі.
Освітлення залежить від стану дверцят (вмикається під час відкривання).
Виявлення затоплення з випереджувальним сповіщенням.
Технічні характеристики
- Інтерфейси
8* портів RJ45 10/100/1000M
1* порт RJ45 OOB для позасмугового керування
1* консольний порт RJ45
2* оптоволоконні порти 1000M
1* порт USB
1* слот SIM
- Інтерфейси вводу/виводу I/O
- 4 канали DI та 4 канали DO
- Послідовні інтерфейси
- Загалом 3 канали RS232/RS485
- Процесор
- Чотириядерний процесор Cortex-AT із тактовою частотою 1.2GHz
- Реле
- 1 NO, 1 NC
- Вихід живлення
1* AC24V
1* DC24V
4* DC12V
- Акумулятор
Номінальна напруга 24V (макс. 25.6V)
Номінальна ємність 30AH
Загальна енергія 720wh
- PoE
Порти 1-8: IEEE802.3af/at
Порти 1-2: IEEE802.3bt
Порти 3-4: 24V PoE
- Робоча температура
- -40°C – +75°C
- Спосіб зв’язку
- Висхідне з’єднання через 4G та оптоволокно або RJ45
- Дисплей OLED
- Дисплей OLED із діагоналлю 1.3 дюйма
- Вхід живлення
- Сонячне живлення DC24V
- Індикатори
- Робота від DC24V, індикатори тривоги, інтерфейсів, стану тощо.
- Клас захисту
- IP20
- Розміри (В×Ш×Г)
- 163.5*216*88.7mm
- Маса
- Маса нетто: 1.90kg
Керування живленням
- Керування живленням
Підтримка незалежного керування 4 каналами DC12V із максимальним струмом 2.5A. Окремі канали живлення можна дистанційно вмикати й вимикати; передбачено автоматичний захист від надструму й короткого замикання з передаванням тривог;
Підтримка 1 каналу DC24V із максимальним струмом 2.5A. Живлення каналу можна дистанційно вмикати й вимикати; передбачено автоматичний захист від надструму й короткого замикання з передаванням тривог;
Підтримка 1 каналу AC24V із максимальним струмом 2.5A. Живлення каналу можна дистанційно вмикати й вимикати; передбачено захист від надструму з передаванням тривог.
- Керування акумулятором
Підтримка керування заряджанням акумулятора;
Підтримка керування розряджанням акумулятора;
Підтримка захисту від зворотного підключення акумулятора;
Підтримка захисту акумулятора від перезаряджання;
Підтримка захисту акумулятора від надмірного розряджання;
Захист від низької температури під час заряджання акумулятора (заряджання припиняється за температури нижче 0°C);
Захист від низької температури під час розряджання акумулятора (розряджання припиняється за температури нижче -20°C);
Захист від перегрівання під час заряджання акумулятора (заряджання припиняється за температури понад 70°C);
Захист від перегрівання під час розряджання акумулятора (розряджання припиняється за температури понад 70°C).
- Керування послідовним портом та DI/DO
Підтримка 3 каналів послідовних портів 485/232 і 4 каналів комутаційних сигналів DI/DO;
Підтримка дистанційного ввімкнення й вимкнення послідовних портів та станів DI/DO, а також відображення результатів виявлення з’єднань послідовних портів і комутаційних входів та виходів;
Підтримка виявлення трафіку TX і RX послідовного порту;
Підтримка налаштування швидкості послідовного порту в бодах, стартового біта, біта парності, стопового біта, контролю потоку та інших параметрів; прозоре передавання послідовних даних із налаштуванням інкапсуляції Ethernet, зокрема TCP/IP і номерів портів;
Підтримка світлових індикаторів стану з’єднання послідовних портів і DI/DO.
- Мережеве керування комутатором
Підтримка jumbo-кадрів для стабільного й надійного передавання великих кадрів даних;
Підтримка контролю потоку з автоматичним регулюванням швидкості передавання;
Підтримка 802.1Q VLAN для розділення різних сервісів без взаємних завад;
Підтримка білого списку MAC-адрес і безпечної автентифікації доступу;
Підтримка статистики трафіку портів.
- Керування через 4G LTE
Підтримка дистанційного перегляду стану 4G: отриманих адрес, частотного діапазону модуля та стану сигналу;
Підтримка налаштування пріоритету мережі: пріоритет 4G / пріоритет дротового передавання;
Підтримка ручної зміни налаштувань APN;
Підтримка виявлення SIM-картки.
- Керування сонячною енергією
Підтримка зчитування та відображення напруги, струму й потужності сонячних панелей;
Підтримка зчитування стану акумулятора;
Підтримка збирання даних за поточний день: найнижча й найвища напруга акумулятора, максимальні струми заряджання та розряджання, максимальні потужності заряджання та розряджання, кількість заряду й розряду в ампер-годинах, кількість виробленої та спожитої електроенергії;
Підтримка зчитування кількості днів роботи пристрою, надмірних розряджань і повних заряджань.
- Керування системою
Підтримка керування іменами користувачів і паролями;
Підтримка відображення версій програмного й апаратного забезпечення;
Підтримка дистанційного оновлення прошивки та конфігурації;
Підтримка дистанційного перезапуску;
Підтримка відновлення заводських налаштувань;
Підтримка протоколу синхронізації часу NTP.
