Технічний опис
Розумний Ethernet-бокс

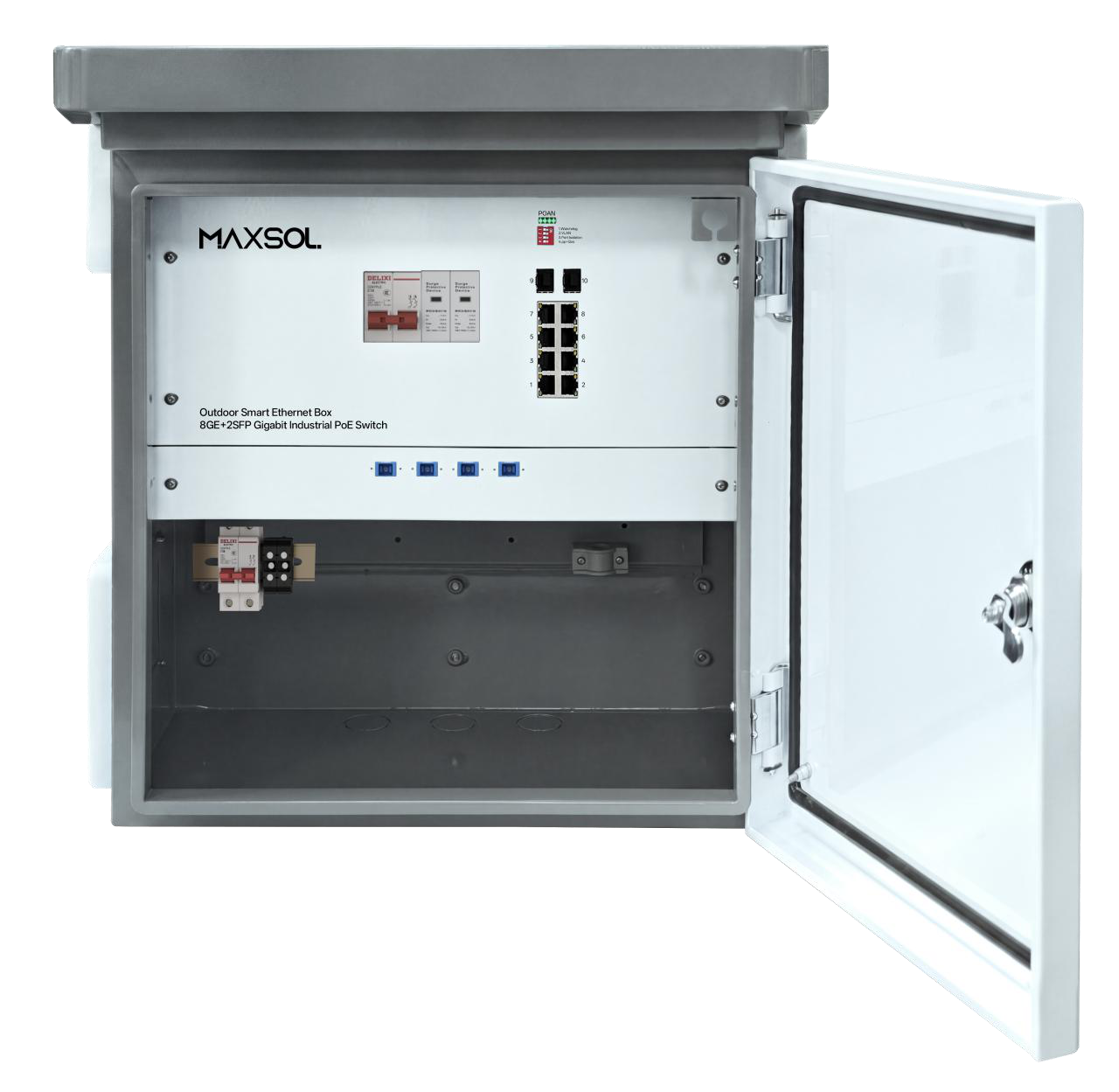

Вуличний розумний Ethernet-бокс
МодельSBOX1802SFG-I
Огляд
SBOX1802SFG-I — промисловий вуличний бокс із PoE-комутатором, що має 8 × портів Gigabit PoE та 2 × слоти Gigabit SFP. Він розрахований на суворі умови з температурою роботи від -40°C до +75°C і забезпечує промисловий захист від імпульсних перенапруг. Це рішення для вуличного відеоспостереження, інтелектуального транспорту, рейкового сполучення та розумних міст. Розумний DIP-перемикач Maxsol підтримує Watchdog, ізоляцію VLAN, ізоляцію портів та пріоритет портів (QoS) для стабільної, надійної й ефективної роботи мережі.
Особливості
- Промисловий комутатор PoE з 8* портами PoE 10/100/1000M та 2* портами SFP 100/1000M; порти 1-8 підтримують IEEE 802.3af/at;
- Порти PoE port1~port8 підтримують інтелектуальне визначення AF/AT. Стандартна потужність — 15.4W на порт, максимальна — 30W на порт;
- Підтримка AI Watchdog, ізоляції портів, VLAN, пріоритету портів +QOS
- Відповідає стандартам IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z;
- Призначення контактів 1,2,3,6
- Робоча температура: -40~75°C
- Вхідна напруга: AC100-240V, 50/60Hz
- Ступінь захисту IP: IP65;
SBOX1802SFG-I
Технічні характеристики
Технічні характеристики
- Модель
- SBOX1802SFG-I
Інтерфейси
- Інтерфейс
- 8* портів PoE 10/100/1000Base-T (дані/живлення), 2* слоти SFP 100/1000Base-X для оптоволоконного висхідного з’єднання (дані)
- Порт Ethernet
- Порти 1-8 підтримують 10/100/1000Base-TX, автовизначення, повний/напівдуплексний режим, автоматичну адаптацію MDI/MDI-X
- DIP-перемикач
- AI Watchdog, ізоляція портів, VLAN, пріоритет портів +QOS
PoE
- Стандарт PoE
- IEEE802.3af/at
- Порт SFP
- Оптоволоконний порт Gigabit SFP, типово із сумісними оптичними модулями (опційне замовлення одномодового / багатомодового модуля, одноволоконного / двоволоконного. LC)
- Адаптер живлення
- 300 W
Фізичні характеристики
- Світлодіодні індикатори
- PWR, OPT, NMC, ALM
- Інтерфейс живлення
- Вхід AC
- Оптичний кабель
- Багатомодове: 850nm 0 ~ 550M, одномодове: 1310nm 0 ~ 40KM, 1550nm 0 ~ 120KM.
- Топологія мережі
- Підтримка топологій «зірка», «шина», «дерево» та гібридної
- Вхідна напруга
- AC100-240V, 50/60Hz
- Загальна споживана потужність (PoE)
- < 246 W
- Тривога за напругою
- Підтримується
Вентилятор
- RPM
- 3000 ±10%
- РОЗМІРИ
- 92*92*25mm
- Вхід живлення
- 220V
Мініатюрний автоматичний вимикач MCB
- Номінальна робоча напруга (Ue)
- 230/400V AC
- Номінальний струм
- 6-63 A
- Номінальна частота
- 50Hz
- Робоча температура
- -35℃+75℃
- Клас захисту
- IP40
Умови довкілля
- Робоча температура
- -40℃~+75℃; пристрій випробувано протягом 4 годин за температури 85℃
- Температура зберігання
- -40℃~+85℃
- Відносна вологість
- 5%~95% без конденсації
- Способи тепловідведення
- Автоматичне охолодження вентиляторами
- MTBF
- 100 000 годин
Електромагнітна сумісність EMC та захист від проникнення пилу й води
- Ступінь захисту IP
- IP65
- Захист живлення від імпульсних перенапруг
- IEC 61000-4-5, рівень X (8KV/6KV)
- Захист порту Ethernet від імпульсних перенапруг
- IEC 61000-4-5, рівень X (8KV/6KV)
- RS
- IEC 61000-4-3, рівень 3 (10V/m)
- EFI
- IEC 61000-4-4, рівень 3 (1V/2V)
- CS
- IEC 61000-4-6, рівень 3 (10V/m)
- PFMF
- IEC 61000-4-8, рівень 4 (30A/m)
- DIP
- IEC 61000-4-11, рівень 3 (10V)
- ESD
- IEC 61000-4-2, рівень 4 (8K/15K)
Шафа
- Розміри виробу
- 450X500X284mm
- Спосіб монтажу
- Монтаж на стіні / опорі
SBOX1802SFG-I

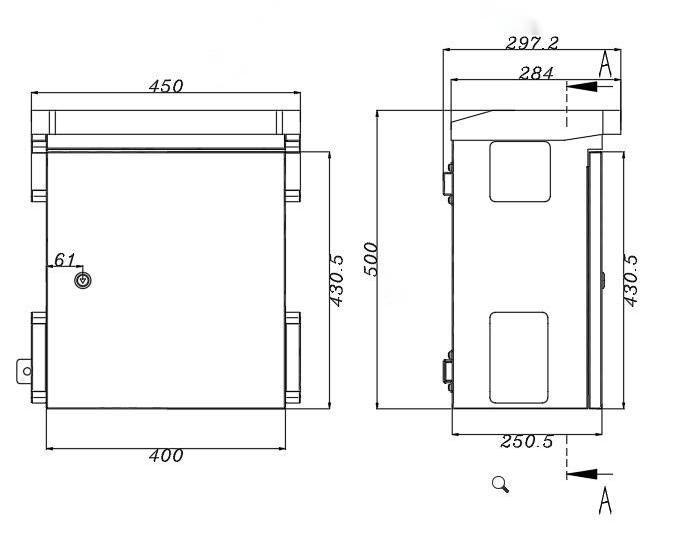

Огляд розмірів продукції
Розміри виробу та довідкові дані для монтажу
SBOX1802SFG-I

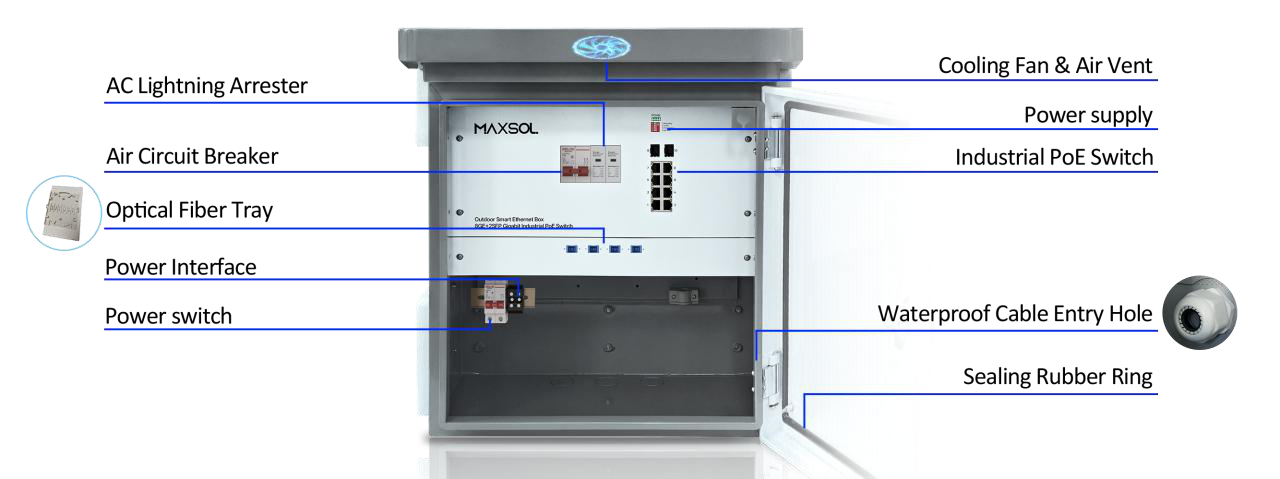

Огляд виробу
Розміри виробу та довідкові дані для монтажу
Переклади підписів до рисунка
Оригінальну ілюстрацію збережено; переклад її англомовних написів наведено в легенді нижче.
- AC Lightning Arrester
- Підпис рисунка: розрядник захисту від блискавки AC
- Air Circuit Breaker
- Підпис рисунка: повітряний автоматичний вимикач
- Optical Fiber Tray
- Підпис рисунка: оптоволоконна касета
- Power Interface
- Підпис рисунка: інтерфейс живлення
- Power switch
- Підпис рисунка: вимикач живлення
- Cooling Fan & Air Vent
- Підпис рисунка: вентилятор охолодження та вентиляційний отвір
- Power supply
- Підпис рисунка: блок живлення
- Industrial PoE Switch
- Підпис рисунка: промисловий комутатор PoE
- Waterproof Cable Entry Hole
- Підпис рисунка: водозахищений кабельний ввід
- Sealing Rubber Ring
- Підпис рисунка: ущільнювальне гумове кільце
SBOX1802SFG-I

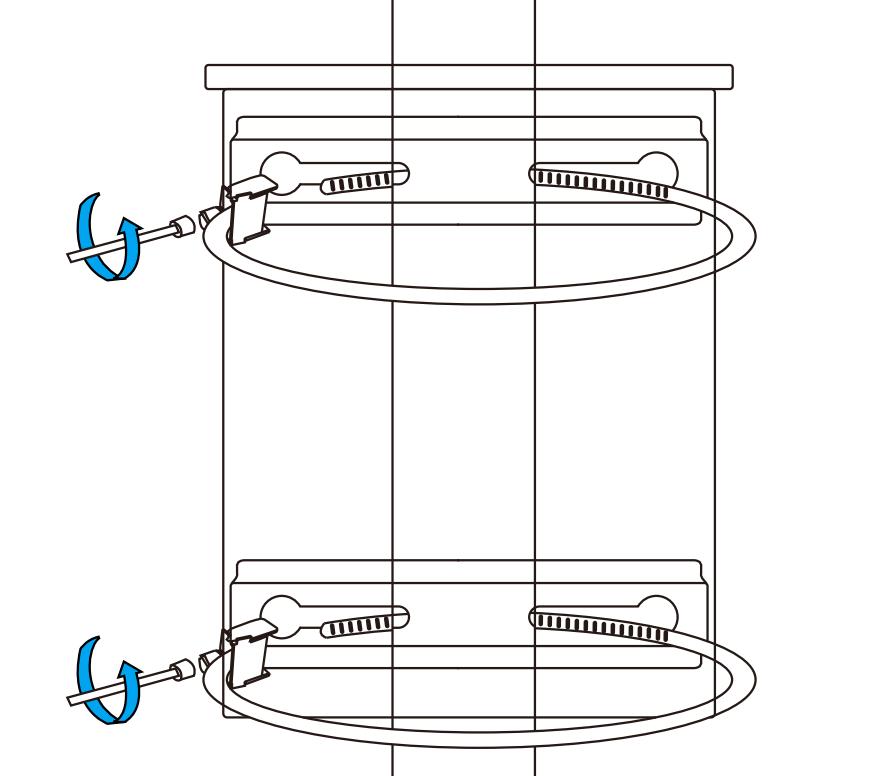

Монтаж
Розміри виробу та довідкові дані для монтажу
