Бюджет PoE для камер в Україні: потужність і резерв живлення

Для мережі відеоспостереження на складі, у виробничому комплексі чи на будівельному майданчику кількість портів є лише одним критерієм вибору комутатора. Потрібно зіставити максимальне навантаження кожної камери, сумарний бюджет PoE, пропускну здатність uplink і можливості резервного живлення. Ці перевірки виконують до закупівлі обладнання.

Складіть таблицю навантажень

Для кожної камери вкажіть стандарт PoE, максимальне споживання та додаткові функції. ІЧ-підсвічування, підігрів, моторизований об’єктив і PTZ можуть змінювати потребу в енергії. Якщо комутатор також живить точку доступу або бездротовий міст, ці пристрої входять до загального розрахунку.

Припустімо, шість камер потребують по 8W, а дві інші — по 20W. Умовна сума дорівнює 6 × 8W + 2 × 20W = 88W. Це приклад арифметики, а не вимірювання конкретних моделей. До нього потрібно додати відповідні втрати й передбачити обґрунтований резерв на піки та розширення.

Перевірте обмеження кожного порту

Достатня сумарна потужність не гарантує живлення потужної камери через будь-який порт. Зіставте IEEE 802.3af, 802.3at або 802.3bt комутатора з вимогами пристрою. Для пасивного PoE перевіряйте напругу та розведення контактів окремо. Сумісність не визначається лише наявністю роз’єму RJ45.

Потужність блока живлення на етикетці може відрізнятися від доступного бюджету PoE. Використовуйте саме бюджет із технічного опису комутатора. Порівняйте восьмипортову модель Gigabit та шістнадцятипортову модель за портами, uplink і потужністю. Визначаючи резерв потужності, враховуйте температуру та умови роботи.

Кабелі та передавання відео

Якість мідного кабелю, з’єднань і обтискання впливає на втрати й стабільність. Не розраховуйте на роботу з номінальною швидкістю, якщо довжина кабелю перевищує звичайні межі Ethernet. Якщо є режим подовження, перевірте його конкретні межі: збільшення відстані може супроводжуватися зниженням швидкості.

Розрахуйте навантаження на uplink за потоками камер і схемою запису. Навіть достатній бюджет PoE не усуває вузького місця у передаванні відео. Для зовнішніх ділянок оцініть герметизацію, корозію та захист від перенапруг разом із заземленням. Вибір електричних захисних заходів доручайте кваліфікованому монтажнику.

Перевірте резервне живлення на практиці

До навантаження UPS включайте сам комутатор, маршрутизатор і пристрої передавання даних. Відношення доступної енергії Wh до потужності W дає орієнтовну автономність, яку змінюють втрати та межі розряджання. Запас живлення камер не забезпечить віддалений доступ, якщо маршрутизатор вимикається одразу.

Під час приймання ввімкніть нічні режими всіх камер, зафіксуйте потужність портів і загальне споживання. Перевірте роботу системи під час зникнення та відновлення живлення. Оцініть налаштування watchdog, щоб уникнути циклів непотрібного перезапуску. Передайте експлуатаційній команді карту портів, схему кабелів і результати тесту автономності з чітко зазначеним навантаженням.

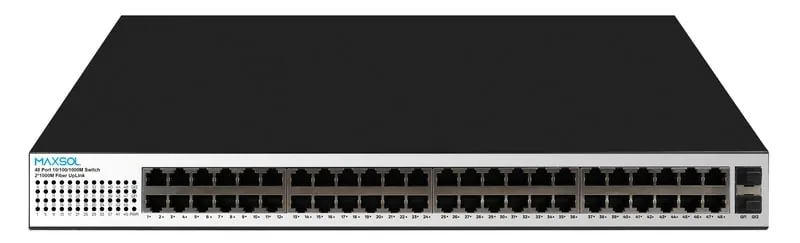

Для більших мереж за тими самими критеріями оцініть 48-портову модель.
