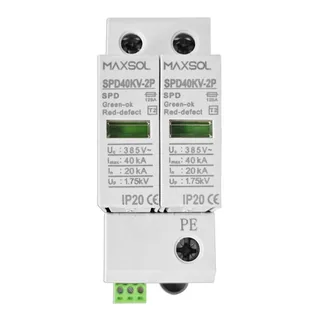

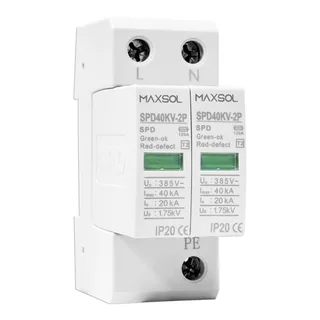

Модель: SPD40KV-2P

Промисловий пристрій захисту від імпульсних перенапруг 20-40kA для монтажу на DIN-рейку

Пристрій захисту від імпульсних перенапруг для DIN-рейки з номінальним струмом розряду 20kA, максимальним струмом 40kA, напругою Uc 385V, індикацією несправності та контактами дистанційної сигналізації.

Основні особливості

Пристрій захисту від імпульсних перенапруг/блискавки 20-40KA
Максимальна тривала робоча напруга AC Uc:385V
Номінальний струм розряду (8/20μS) In:20KA
Максимальний струм розряду (8/20μS) Imax:40KA
Час спрацювання tA: ≤25nS
Ступінь захисту: IP20
Діапазон температур Tu: -40℃…+80℃
Монтажна ширина: 2mods
Монтажне кріплення: 35mmDIN
Характеристики клем Un/ln; підключення клеми дистанційного сигналу: AC:250V/0.5A, DC:250V/0.1A, 125V/0.2A, 75V/0.5A

Надіслати запит електронною поштою[email protected]

Технічний описЗавантажити Переглянути

Технічні характеристики

Модель: SPD40KV-2P
Номінальна робоча напруга AC (Un): 230V / 50Hz
Максимальна тривала робоча напруга (Uc): 385V
Номінальний струм розряду (8/20 μs) (In): 20 kA
Максимальний струм розряду (8/20 μs) (Imax): 40 kA
Рівень захисту за напругою (Up): ≤ 1.75 kV
Час спрацювання (tA): ≤ 25 ns
Резервний запобіжник: 160 A
Здатність витримувати коротке замикання: 25 kA / 50 Hz
Діапазон робочих температур: -40℃ ~ +80℃
Спосіб монтажного підключення: Паралельне з’єднання
Характеристики кабелювання: Багатодротяний провід 16 mm²
Робочий стан / індикація несправності: Зелений / червоний
Матеріал корпуса: Вогнестійкий пластик PBT (червоний, сірий опційно), UL94-V0
Монтажна ширина: 2 модулі (2P)
Монтажний кронштейн: DIN-рейка 35 mm
Ступінь захисту: IP20
Тип контактів дистанційної сигналізації: Перемикальний контакт
Характеристики клем: Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Підключення клем дистанційної сигналізації: Одножильний або багатодротяний провід перерізом до 1.5 mm²
