Модель: CS8040 (80W45AH12.8V)

Промислова система сонячного живлення 80W з акумулятором LiFePO4 для CCTV

Високопродуктивна промислова сонячна система 80W з акумулятором LiFePO4 576Wh і MPPT. Надійне живлення віддалених систем CCTV. RS485 опційно. Оптимально для B2B-інтеграторів.

Основні особливості

Рішення сонячного живлення CCTV 80W45AH 576WH
Сонячна панель: монокристалічна кремнієва панель 80W
Акумулятор: LifePO4 45AH12.8V, загалом: 576WH
Сонячний контролер MPPT, 3* порти виходу DC12V
Монтажний кронштейн для сонячної панелі й акумулятора
3* виходи DC12V
Інші аксесуари: кріплення акумулятора, гвинти, кабель DC тощо
Опційно: RS485

Надіслати запит електронною поштою[email protected]

Технічний описЗавантажити Переглянути

Технічні характеристики

Характеристики сонячної панелі

Модель: CS8040 (80W45AH12.8V)
Пікова потужність за стандартних умов випробування STC: 80W (одна панель)
Структура модуля: Загартоване скло/EVA/комірка/задній шар EVA
Тип сонячного кремнію: Монокристалічний кремній
Властивості кристалічного кремнію: Висока ефективність перетворення інтенсивного світла
Розмір і кількість комірок: 210*52.5/36
Максимальна вихідна потужність: 80W
Максимальна робоча напруга: 21.1V
Максимальний робочий струм: 4.10A
Напруга холостого ходу: 24.0V
Струм короткого замикання: 4.59A
Допуск: 3%
Максимальна напруга холостого ходу системи: 1000V

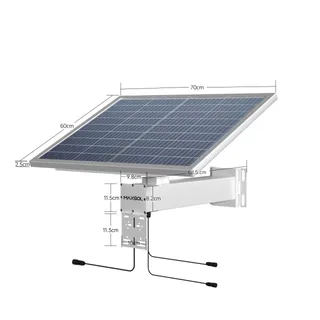

Розміри сонячної панелі: 700mm*600mm*25mm
Маса виробу: 3.415KG
Діапазон робочих температур: -40~85℃
Відносна вологість: <90%
Товщина рами: 0.88MM
Рама: Анодований алюмінієвий сплав

Характеристики акумулятора

Рішення

MPPT (алгоритм відстеження максимальної вхідної потужності), вихід зі сталою напругою,

Ємність акумулятора

12.8V/45AH (576WH)

Індикація заряджання

Світлодіодний індикатор стану

Вхідний інтерфейс

Фотоелектричний авіаційний роз’єм

Вихідний інтерфейс

Стандартний штекер живлення DC5.5mm, 3 виходи

Вихідна напруга

12V±50mV

Вихідний струм

≤3A±50mA (сума трьох виходів)

Коефіцієнт використання ємності під час розряджання

≤90%

Робоча температура

Заряджання: 0~45℃

Розряджання: -10~55℃ (точність: ±1℃)

Захист від надструму

>4A (захист від надструму, що триває понад 3 секунди; зелений індикатор блимає)

Захист від перезаряджання та глибокого розряджання

Захист від глибокого розряджання: <10V;

Захист від перезаряджання: >14.6V (точність: ±0.1V)

Захист виходу від короткого замикання

Зелений індикатор блимає; після усунення короткого замикання світиться постійно

Зв’язок RS-485

Вихідна потужність, напруга, струм та інші дані відповідно до потреб клієнта

Функція підігріву акумулятора

За наявності фотоелектричного входу підігрів вмикається за температури нижче 0℃ і вимикається, коли вона підвищується до 8℃

Потужність підігріву

Максимум 15W

Температура зберігання

-20~35℃

Розміри акумуляторного корпуса

685mm*98mm*82mm

Маса

≈2.5kg

Ємність виробу

20%-30%

Матеріал акумулятора

Літій-залізо-фосфатний акумулятор/LifePO4

Ємність акумулятора

576Wh, 12.8V/45Ah

Споживана потужність в увімкненому стані

0.5±0.1W (за нормальної температури, в увімкненому стані без навантаження)

Ступінь водозахисту

IP65

Строк служби акумулятора та заряджання

Час зберігання заряду акумулятора у вимкненому стані: 2 роки (після вимкнення акумуляторний блок не подає живлення на вихід; енергія втрачається через саморозряд комірок, близько 3%-5%/місяць)
Час роботи акумулятора в увімкненому стані: Близько 25 днів (за нормальної температури, без навантаження)
Час роботи акумулятора під навантаженням: Фактичний час роботи залежить від навантаження, ємності акумулятора й умов. Без сонячного заряджання його можна оцінити діленням доступної енергії акумулятора (Wh) на сумарну потужність навантаження (W).
Час заряджання (енергія 0~100%): Близько 2–3 днів за стандартного сонячного освітлення (4–5 еквівалентних сонячних годин на день, нормальна температура). Фактичний час залежить від інтенсивності сонця, ККД і споживання.

Повний комплект в одному пакованні

Розмір: 730*710*225MM
Маса (з кріпленнями й аксесуарами): 16.45KG
