Сонячне живлення для зовнішніх систем IP-відеоспостереження та бездротових пристроїв CPE
Автономність. Самозабезпечення. Масштабованість.
Ваш комплексний центр безпеки із сонячним живленням для
критично важливих віддалених об’єктів.
Передумови застосування рішення
На віддалених сільськогосподарських угіддях, у лісах, зонах видобутку, біля річок, на будівельних майданчиках, прикордонних пунктах і віддалених дорогах, де немає електромережі та дротового оптоволокна, розгортання камер відеоспостереження має дві основні проблеми:

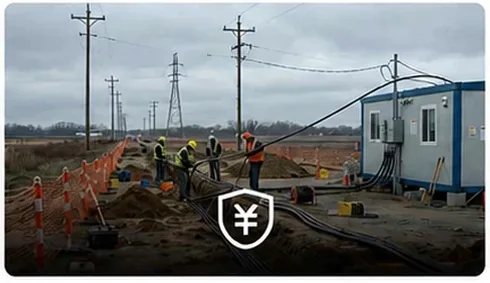

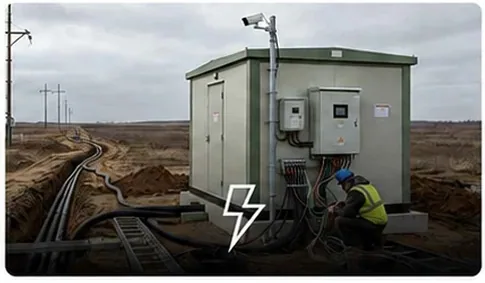

Доступу до мережевого живлення немає, прокладання кабелів коштує дорого, а процедура погодження складна.
Зняте камерою відео потрібно дистанційно передавати до центру моніторингу на велику
відстань. Для бездротового передавання «точка-точка» потрібен бездротовий міст CPE.
Традиційно сонячні панелі, акумулятори, контролери та елементи кріплення купували окремо, що
призводило до складного кабелювання, слабкого водозахисту та обмеженої сумісності. Інтегрована сонячна система MAXSOL CS12060
система живлення комплексно забезпечує стабільне цілодобове живлення обладнання камер IPC + бездротового мосту CPE.
Розрахунок споживання енергії кінцевим обладнанням
Споживана потужність одного пристрою
Споживана потужність у звичайному режимі 2W - 5W
Загальна споживана потужність усієї системи
Загальна споживана потужність за одночасної роботи з повним навантаженням = максимальна потужність CPE 7W + максимальна потужність IPC 5W = 12W. Середня потужність безперервної роботи стабільна й становить близько 10W. Споживання енергії за 24 години безперервної роботи протягом доби: 10W × 24h = 240Wh (0.24 kWh / день).
Рекомендоване рішення — CS12060
Монокристалічна сонячна панель 120W + акумулятор LiFePO4 60Ah (768Wh)
Вихід 12V DC / 24V та 48V PoE (через інжектор PoE)
Живить IP-камеру + бездротовий пристрій CPE 24/7
Вбудований MPPT і водозахищена конструкція IP65
Оптимально для віддалених систем CCTV та бездротового відеоспостереження

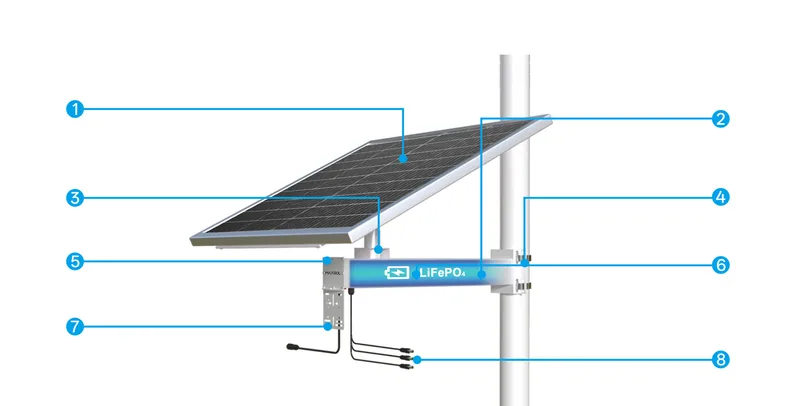

- Високоефективна монокристалічна сонячна панель класу A
Строк служби понад 25 років · ККД перетворення 21.6%
- Контролер MPPT підвищує ефективність заряджання
Оптимізує сонячне живлення, зменшує втрати та підвищує ефективність заряджання на 20% порівняно з контролерами PWM.
- Поворотна підставка сонячної панелі
Обертається на 360 градусів для простішого монтажу в різних умовах.
- Підтримка різних способів монтажу
Підтримка монтажу на стіні або опорі для різних умов застосування.

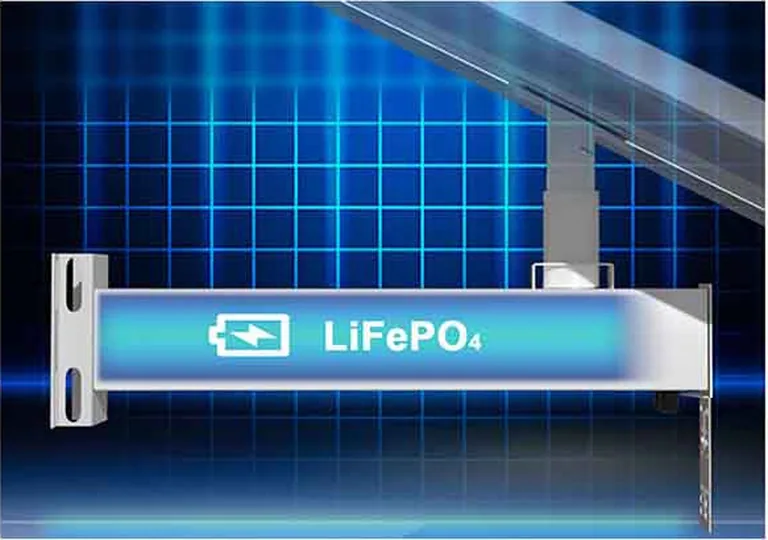

- Вуличний акумуляторний бокс IP65
Міцний корпус, розрахований на суворі температурні умови та тривалий строк служби.
- Акумулятор LiFePO4 класу A з повною ємністю
Залізо-фосфатний акумулятор класу A+ з високим рівнем безпеки та стійкістю до високих і низьких температур.
- Монтажна панель для встановлення пристроїв
Тут легко встановити такі пристрої, як IP-камери або маршрутизатори 4G.
- Вихід DC12V для IP-камер
Можливе виготовлення з виходом 24V або 48V DC для маршрутизаторів 4G, зовнішніх точок доступу, пристроїв CPE, комутаторів PoE та іншого обладнання.
| Параметр | Характеристики / розрахунки |
|---|---|
| Сонячна панель | Монокристалічна сонячна панель 120W |
| Пікові сонячні години | 5 годин |
| ККД системи | 60% |
| Добове вироблення сонячної енергії | 120W x 5h x 60% = 360Wh/добу |
| Ємність акумулятора | 60Ah LiFePO4 (768Wh) |
| Навантаження системи | IP-камера + бездротовий пристрій CPE = 10W |
| Добове споживання електроенергії | 10W x 24h = 240Wh/добу |
| Акумуляторне резервування | 768Wh ÷ 10W = 76.8 години (теоретичний максимум без урахування втрат) |
Ілюстративні припущення: 5 пікових сонячних годин, ККД системи 60% і постійне навантаження 10W. Оцінка 76.8 години передбачає відсутність сонячного заряджання та втрат; фактичний час роботи залежить від доступної енергії, навантаження, погоди й умов експлуатації.

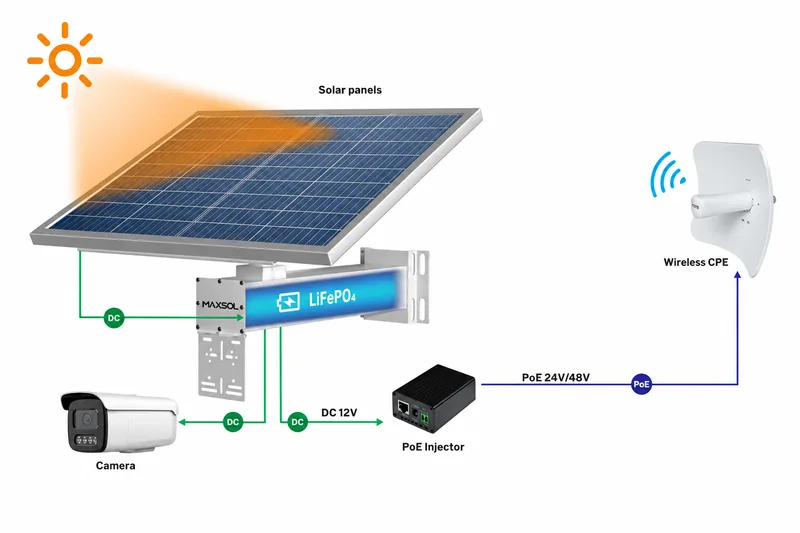

Повна архітектура системи
Блок вироблення енергії: Сонячна панель CS12060 120W — поглинає сонячну енергію та перетворює її на постійний струм, який надходить до контролера.
Блок керування накопиченням енергії: Інтегрований корпус (контролер MPPT + акумулятор LiFePO4 60Ah).

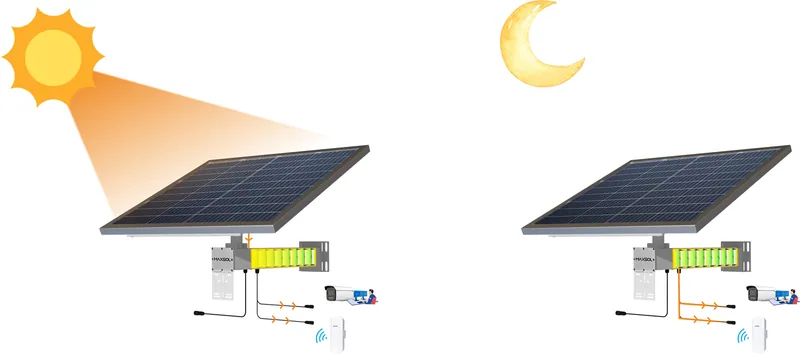

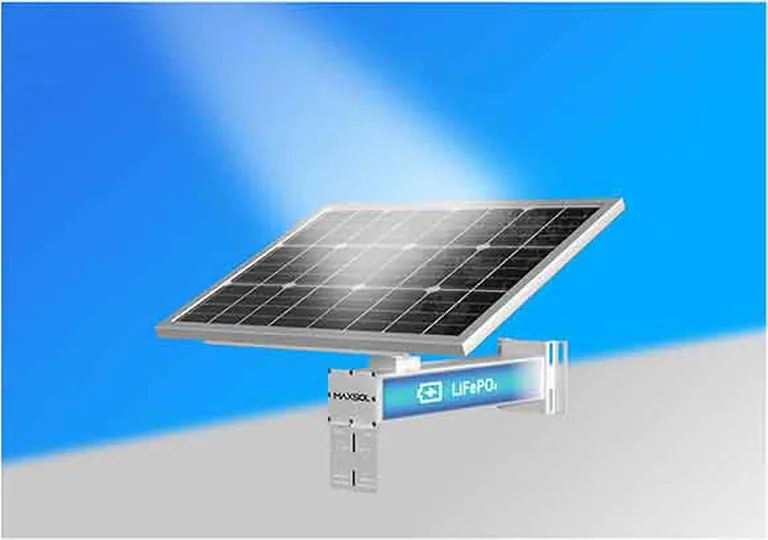

Удень
Сонячна енергія насамперед безпосередньо живить IPC і CPE, а надлишок накопичується в літієвому акумуляторі.
Ніч / хмарність
Акумулятор LiFePO4 подає 12V DC; відповідний інжектор PoE перетворює цю напругу на потрібне підключеному пристрою живлення PoE 24V/48V.
- Сонячні панелі

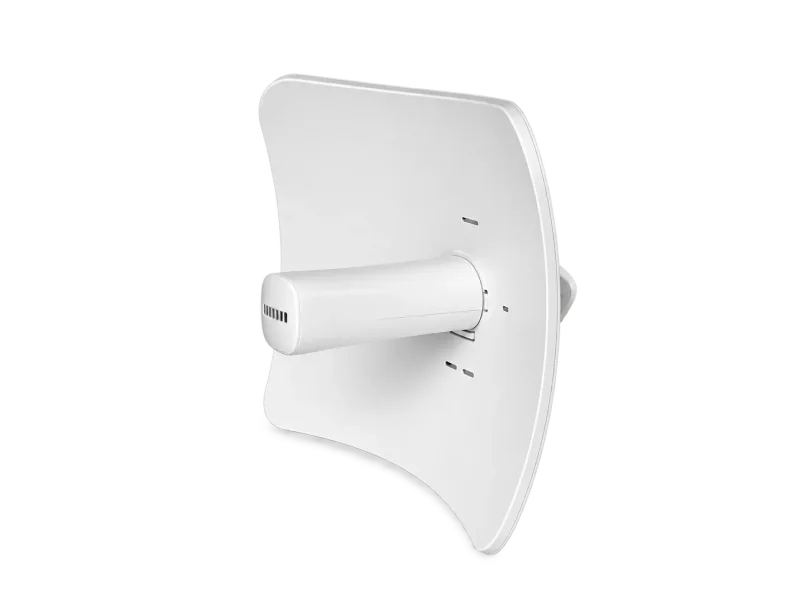

- Бездротовий CPE

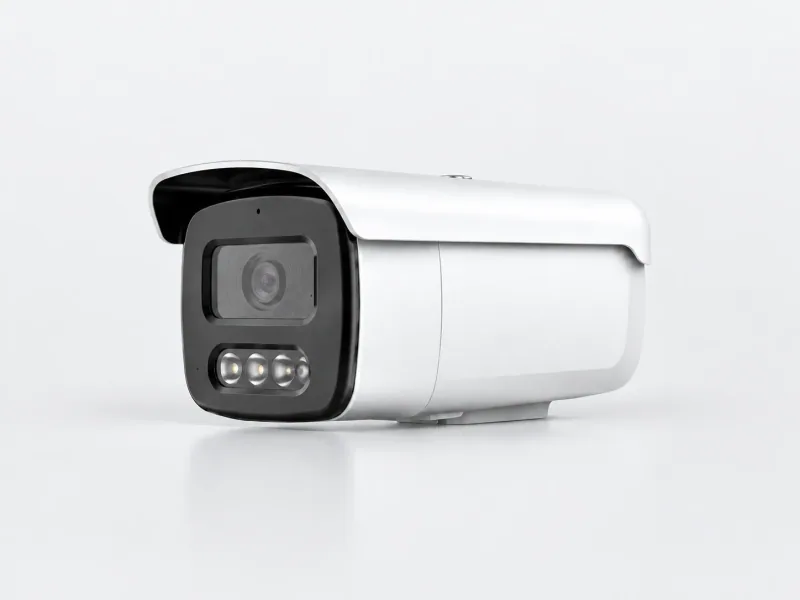

- IP-камери
- Інжектор PoE

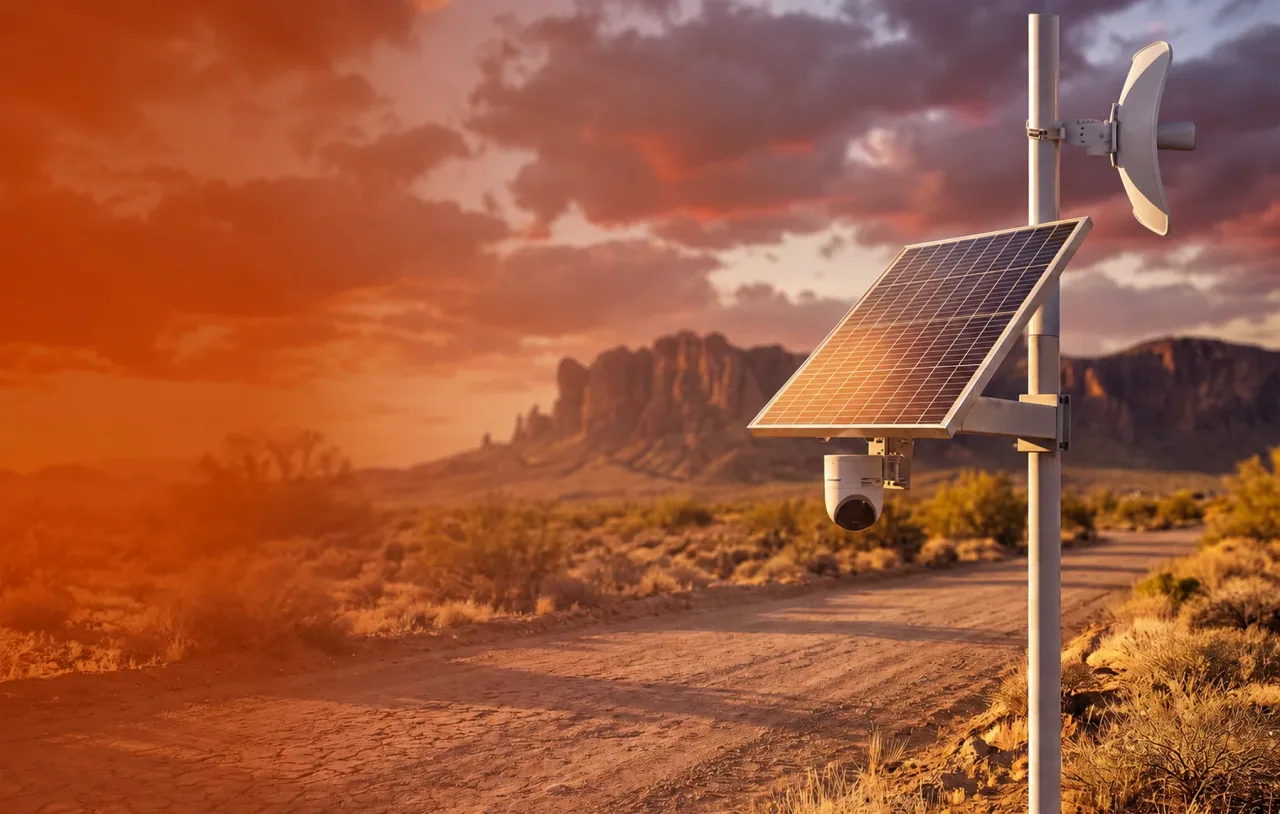

Монтажні аксесуари: Спільний комплект інтегрованих металевих кронштейнів дає змогу впорядковано закріпити сонячні панелі, камери та CPE на одній опорі, спрощуючи монтаж і зберігаючи охайний вигляд.
Основні переваги рішення
Один кабель живить усе
Одна водозахищена лінія PoE живить і IP-камери, і бездротові пристрої CPE. Це усуває потребу у двох сонячних комплектах, додаткових кабелях і зайвих монтажних роботах.
Час акумуляторного резервування залежить від навантаження

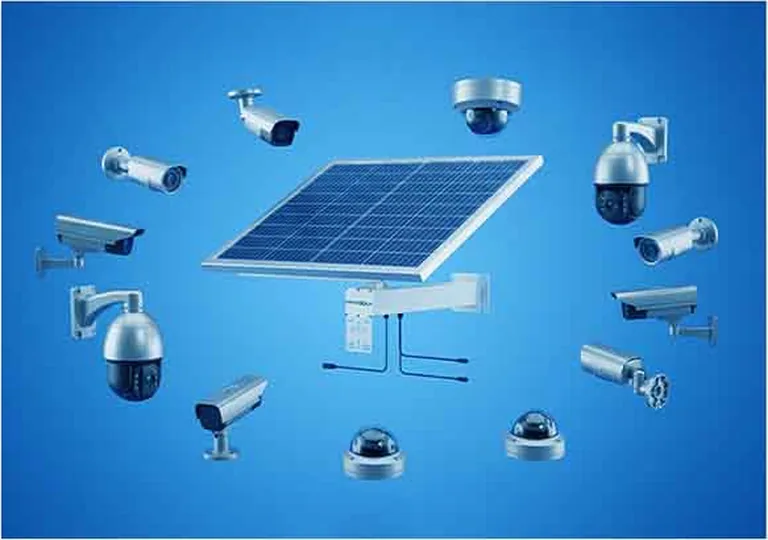

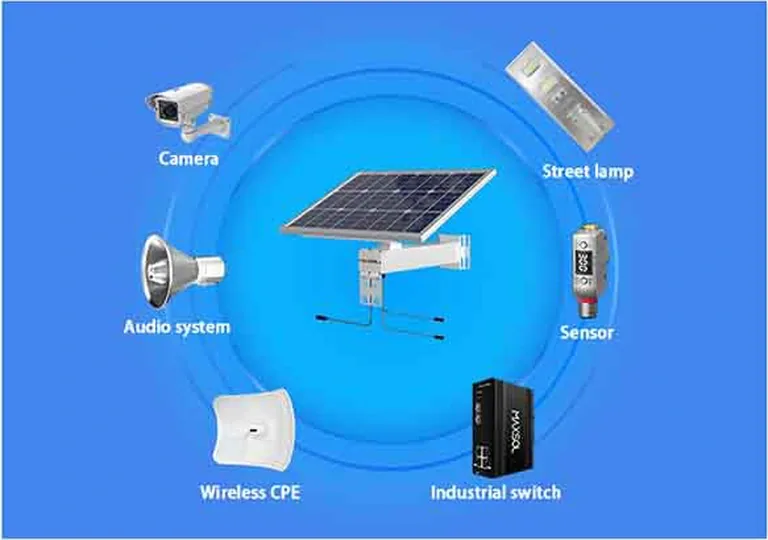

Універсальна сумісність
Перемикання PoE 24V/48V забезпечує сумісність з IP-камерами й бездротовими мостами будь-якої марки. Фірмові адаптери не потрібні.
Монтаж за 30 хвилин
Попередньо інтегровані сонячна панель, акумулятор, контролер заряджання та кронштейн постачаються одним комплектом. Стандартні водозахищені роз’єми. Одна людина, одна опора — підключіть і працюйте.
Розраховано на суворі умови експлуатації
Сталь із порошковим покриттям стійка до ультрафіолету, іржі та соляного туману. Для ферм, шахт і прибережних об’єктів.
Нульові експлуатаційні витрати
100% сонячної енергії. Без рахунків за електроенергію. Мінімальне обслуговування — достатньо протирати панель раз на рік.
Для різноманітних зовнішніх застосувань
Надійний зв’язок і резервне живлення для критично важливої інфраструктури.

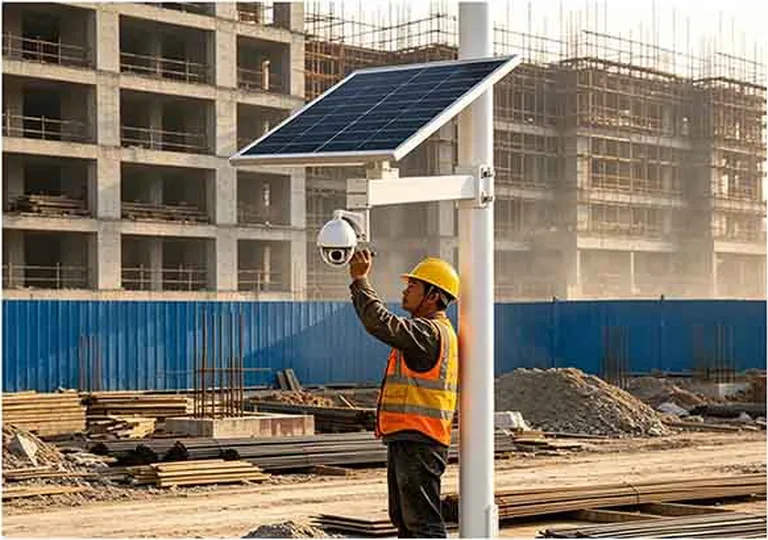

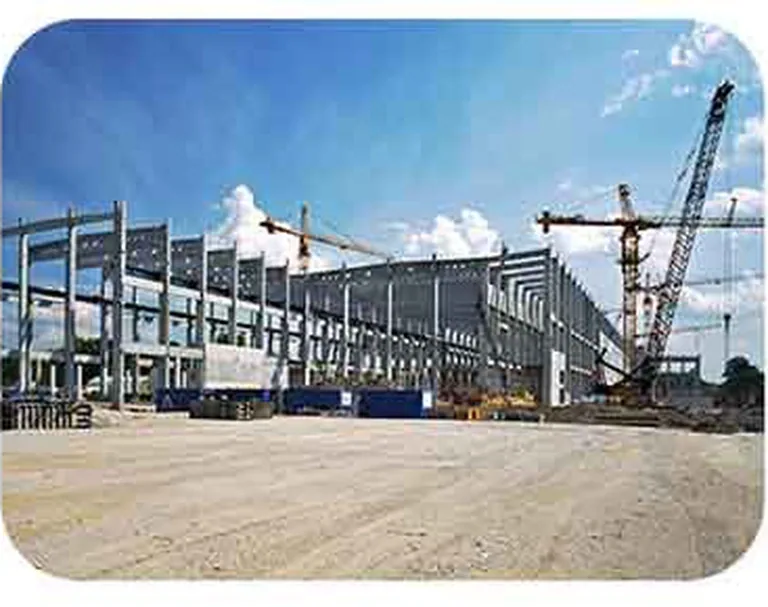

Будівельний майданчик
Віддалена сільська місцевість
Фермерське господарство
Автомагістраль
