Модель: CS12060 (120W60AH12.8V)

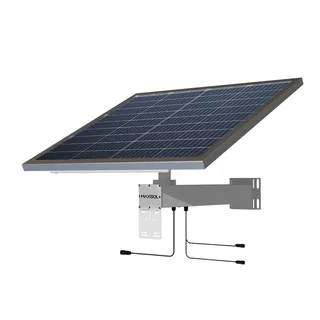

Сонячна система живлення CCTV 120W з акумулятором LiFePO4 60Ah

Промислова сонячна система живлення 120W з акумулятором LiFePO4 768Wh та контролером MPPT. Оптимальне рішення для інтеграторів автономних систем CCTV та IoT. Підтримує RS485. Зверніться до нас за технічними характеристиками.

Основні особливості

  • Рішення сонячного живлення CCTV 120W60AH 768WH
  • Сонячна панель: монокристалічна кремнієва панель 120W
  • Акумулятор: LifePO4 60AH12.8V, загалом: 768WH
  • Сонячний контролер MPPT, 3* порти виходу DC12V
  • Монтажний кронштейн для сонячної панелі й акумулятора
  • Інші аксесуари: кріплення акумулятора, гвинти, кабель DC тощо
  • Опційно: RS485
Надіслати запит електронною поштою[email protected]

Технічні характеристики

Характеристики сонячної панелі

Модель
CS12060 (120W60AH12.8V)
Структура модуля
Загартоване скло/EVA/комірка/задній шар EVA
Тип сонячного кремнію
Монокристалічний кремній
Властивості кристалічного кремнію
Висока ефективність перетворення інтенсивного світла
Розмір і кількість комірок
210*70/36
Максимальна вихідна потужність
120W
Максимальна робоча напруга
20.52V
Максимальний робочий струм
6.18A
Напруга холостого ходу
24.9V
Струм короткого замикання
6.5A
Допуск
3%
Максимальна напруга холостого ходу системи
1000V

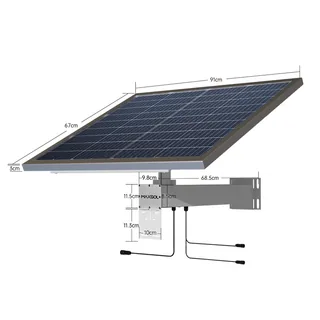

Розміри сонячної панелі
910mm*670mm*30mm
Діапазон робочих температур
-40~85℃
Відносна вологість
<90%
Товщина рами
0.88MM
Рама
Анодований алюмінієвий сплав

Характеристики акумулятора

Рішення
MPPT (алгоритм відстеження максимальної вхідної потужності), вихід зі сталою напругою,
Ємність акумулятора
12.8V/60AH (768WH)
Індикація заряджання
Світлодіодний індикатор стану
Вхідний інтерфейс
Фотоелектричний авіаційний роз’єм
Вихідний інтерфейс
Стандартний штекер живлення DC5.5mm, 3 виходи
Вихідна напруга
12V±50mV
Вихідний струм
≤3A±50mA (сума трьох виходів)
Коефіцієнт використання ємності під час розряджання
≤90%
Робоча температура

Заряджання: 0~60℃

Розряджання: -10~55℃ (точність: ±1℃)

Захист від надструму
>4A (захист від надструму, що триває понад 3 секунди; зелений індикатор блимає)
Захист від перезаряджання та глибокого розряджання

Захист від глибокого розряджання: <10V;

Захист від перезаряджання: >14.6V (точність: ±0.1V)

Захист виходу від короткого замикання
Зелений індикатор блимає; після усунення короткого замикання світиться постійно
Зв’язок RS-485
Вихідна потужність, напруга, струм та інші дані відповідно до потреб клієнта
Функція підігріву акумулятора
За наявності фотоелектричного входу підігрів вмикається за температури нижче 0℃ і вимикається, коли вона підвищується до 8℃
Потужність підігріву
Максимум 15W
Температура зберігання
-20~35℃
Розміри акумуляторного корпуса
650mm*98mm*82mm
Ємність виробу
20%-30%
Матеріал акумулятора
Літій-залізо-фосфатний акумулятор/LifePO4

Строк служби акумулятора та заряджання

Час зберігання заряду акумулятора у вимкненому стані
2 роки (після вимкнення акумуляторний блок не подає живлення на вихід; енергія втрачається через саморозряд комірок, близько 3%-5%/місяць)
Час роботи акумулятора в увімкненому стані
Близько 25 днів (за нормальної температури, без навантаження)
Час роботи акумулятора під навантаженням
Фактичний час роботи залежить від навантаження, ємності акумулятора й умов. Без сонячного заряджання його можна оцінити діленням доступної енергії акумулятора (Wh) на сумарну потужність навантаження (W).
Час заряджання (енергія 0~100%)
Близько 2–3 днів за стандартного сонячного освітлення (4–5 еквівалентних сонячних годин на день, нормальна температура). Фактичний час залежить від інтенсивності сонця, ККД і споживання.

Повний комплект в одному пакованні

Розмір
920*730*225MM
Маса (з кріпленнями й аксесуарами)
19.95KG
Комплектація

1* сонячна панель

1* корпус із вбудованим акумулятором і роз’ємами виходу DC

1* кронштейн для сонячної панелі та акумуляторного корпуса

1* U-подібне кріплення для монтажу на опорі

1* комплект гвинтів
