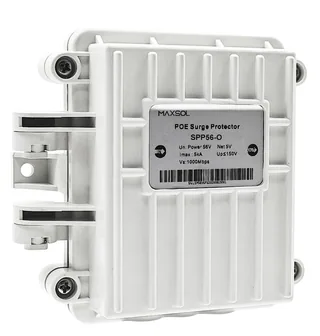

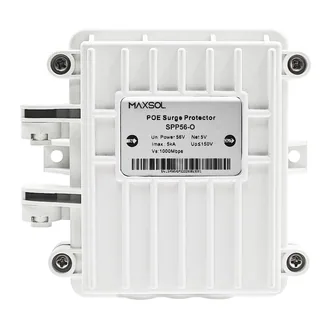

Модель: SPP56-O

Вуличний пристрій захисту POE від імпульсних перенапруг

Вуличний пристрій захисту PoE від імпульсних перенапруг IP65 із GDT та TVS для ліній живлення й даних Gigabit Ethernet у системах CCTV, бездротових і промислових мережах.

Основні особливості

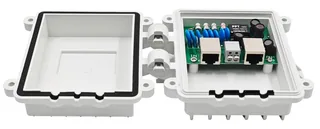

Багаторівневі захисні кола з газовим розрядником GDT і технологією TVS
Подвійний захист від синфазних і диференційних імпульсних перенапруг
Технологія масиву TVS із низькою ємністю для високошвидкісного передавання сигналів
Стійкість до багаторазових імпульсних перенапруг для вищої надійності
Корпус IP65 для повноцінної зовнішньої експлуатації
100% екранування конструкції із захистом від вибуху та проникнення води
Компактні розміри для простого монтажу та гнучкого розміщення

Надіслати запит електронною поштою[email protected]

Технічний описЗавантажити Переглянути

Технічні характеристики

Модель: SPP56-O

Електричні параметри (мережа та живлення)

Номінальна робоча напруга Un: 56V
Максимальна тривала робоча напруга Uc: 65V
Номінальний струм розряду (8/20µs), In: 5kV/2.5kA
Максимальний струм розряду (8/20µs), Imax: 5kV

Обмежувальна напруга Up

Лінія-лінія: ≤100V
Лінія-PE: ≤150V
Адаптація швидкості передавання: 1000Mbps
Внесені втрати: ≤0.3dB
Захищена лінія: 1-8
Час спрацювання Ta: ≤1ns
Струм навантаження: 850mA
Застосування: 10/100/1000BaseT
Послідовний імпеданс: ≤0.5Ω

Механічні характеристики

Розміри: 155mm*135mm*55mm
Маса одиниці: (230±5)g
Ступінь захисту IP: IP65

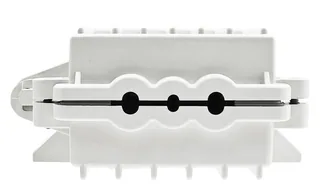

Кабелювання (вхід/вихід): Екранований кабель RJ45 для обох
Матеріал корпуса: Нержавіюча сталь
Умови роботи: Робоча температура: -20 ~ 60℃, температура зберігання: -40 ~ 85℃, відносна вологість: 5% ~ 95％
Відповідність стандартам: IEC61000, RoHS
Відповідність протоколам: 802.3af
Місце монтажу: У приміщенні або просто неба
